產品說明

  雄峰5t雙速低凈空電動葫蘆為我公司研發的新一代電動葫蘆，它結構設計精巧、性能優越、外型新穎美觀，

符合新DIN、FEM標準，達到國外同類產品的技術水平。它適用于機械加工、裝配、倉庫等多種物料轉

運場所，尤其適用于廠房高度受限制的場所。GD型低凈空鋼絲繩電動葫蘆起重量為2—10t，該產品具有結構緊

湊，起升單、雙速、防爆型，有效起升行程高度，運行平穩等特點，適用范圍廣，特別在新建廠房中可有效提

升行程高度，降低建筑高度，降低建筑成本，使用性能與CD1/MD1型產品相同。

其特點和優點為：

 1、佳的凈空高度，較普通CD葫蘆可使起升高度提高200～500mm。

 2、優良的三合一傳動技術，起升減速機采用合金鋼制造，三級減速，運行平穩、壽命長、性能可靠，避

免了CD葫蘆中間軸長距離傳動的許多缺點。

 3、電機為專門設計的新型自冷錐型電動機，電機外殼為散熱性能良好的鋁質合金材料鑄成，電機絕緣等級為

F級，防護等級為IP54，較平常電機均高一級。該電機具有優良的綜合性能。

 4、電氣元件為世界的施耐德產品，采用大容量接觸器等元件，控制開關與電機及電氣部件的連接運用快

速插頭，使現場安裝更快捷；葫蘆各外漏部分電纜均有PE波紋管保護，保證電纜連接可靠。

 5、可根據用戶要求做到：葫蘆運行、起升單雙速或變頻無級調速控制，遙控操作，過載保護，電機過熱保護

等多種功能。

 6、結構精巧，外型美觀，具有很多的創新：

 （1）、葫蘆主體無外漏電纜，各處電纜均通過各種手段布置

于葫蘆內部，使葫蘆外型更為美觀；如：支撐軸為空心厚壁鋼管，在保證使用強度的前題下，減輕了電動葫蘆

的整體重量，并通過它實現葫蘆左右部分電纜的穿越。

 （2）、葫蘆結構緊湊，配重為配重箱式，用戶可加入各種廢鋼或石料等，節約了鋼材，同時較配重塊式低凈空

電動葫蘆減小了外型尺寸；

 （3）、葫蘆運行采用NF系列斜齒輪減速機驅動，兩側驅動輪通過一根六棱鋼傳遞扭矩，傳遞扭矩大，可靠性高，

避免了平鍵剪切失效的情況，并且此種傳動還非常有利于葫蘆運行部分的安裝調節；

 （4）、起升主機部分外罩為方型焊接結構，四面均有安裝螺栓孔，通用性高，可快速改換成固定式或懸掛小車

運行式電動葫蘆，并可360°方向出繩。

7、整個結構便于拆卸、安裝，檢修方便，可維護性好。

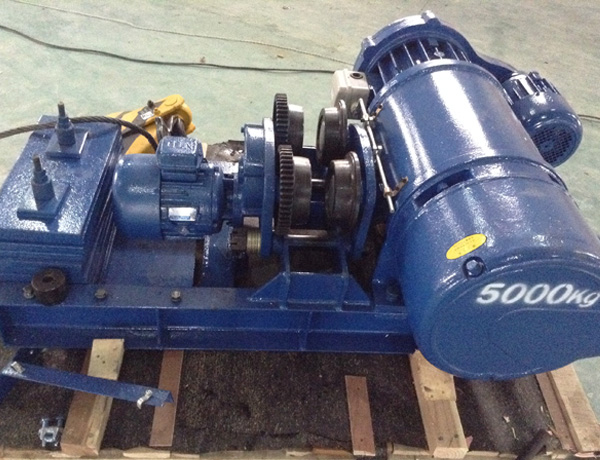

雄峰5t雙速低凈空電動葫蘆
